型号：YWD-BC1

一、概述

  变压器档位变送器是一种能提取主变压器抽头位置信号，经隔离后转换成对应于输入（变送器抽头位置信号）

的直流模拟量输出的设备。可广泛用于变压器运行状态的自动化监控。

 本产品具有如下特点：

  ▲安全可靠

  ▲可接收多达19个位置信号

  ▲输入电压范围宽

  ▲输出稳定

二、型号

YWD-BC1   YDD-BC1-D

YWD-BC2   YDD-BC2-D

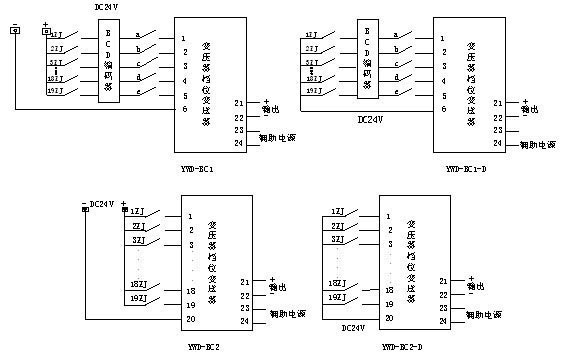

三、接线图

图中1ZJ-19ZJ为变压器抽头的辅助接点，它对应于变压器的抽头位置。哪一对接点闭合，则表示变压器抽头在

该对接点所指位置。如果将这些接点开关量直接入RTU的数字量输入口，就要占用19个遥信通道，即使与BCD码

编码器相配，亦要占用5个遥信，如果有多台变压器，则资源占用相当严重。YDD系列变压器抽头位置变送器将

变压器抽头位置信号转换为直流输出，只占用RTU一个遥测量通道。

四、主要技术性能指标

长期稳定性：年***大变化±0.1%

输入电压：（高电平）DC12～24V

         （低电平）<1V

输入阻抗：≥5kΩ

输    出：0～5V  1～5V

          0～10mA  0～20mA

输出波纹：＜10mV

负载能力：电压输出≥2kΩ

          电流输出≤750kΩ

响应时间：≤10ms

绝缘强度：AC2000V于输入/输出/外壳/辅助电源

工作温度：-10～＋45℃

贮藏条件：-40～70℃  相对湿度10～99%RH无凝露

辅助电源：AC220V±15%   50Hz±10%    DC220V±30%

电源功耗：≤1VA

五、外形尺寸

    110㎜×75㎜×117㎜

六、输入/输出：（以输出0-5V为例）
                                                                                                            YWD-BC1
