| 产品说明: |
|
名称：电流传感器
型号：CS01
一、 产品特点
1、PBT外壳，耐高温；
2、环氧树脂灌封，隔离性能好，抗冲击性强；
3、体积小，外形美观，插针式直接焊接线路板；
4、线性范围宽，一致性好。

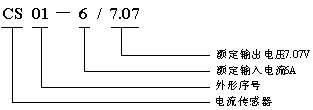

二、 型号定义
三、性能指标
|
型 号 |
I/O |
精度
等级 |
相移RL=0
（补偿后） |
线性范围 |
负载电阻 |
|
CS01-6/7.07 |
6A/7.07V |
0.5 |
＜5' |
0～120% |
≥500kΩ |
|
CS01-5/4 |
5A/4V |
0.5 |
＜5' |
0～120% |
≥500kΩ |
|
|
|
隔离耐压 |
使用温度 |
贮存温度 |
相对湿度 |
|
＞2500Vac |
-40℃～75℃ |
-60℃～75℃ |
＜90% |
| |
|
|
|
|
|
|
|
|
上表所列为常用规格，还可根据客户要求另行设计。
四、外形及引脚图（单位：mm）
五、使用方法
CS01是一款精密电流传感器，将电流信号隔离变换成适当的电压信号，额定输入电流通常有6A、5A等，额定输出电压通常7.07V、4V等，还可根据客户要求另行设计，后面可不处理直接接A/D采样电路。 | | | | | 点击次数：1155 |  |
|
|
|
|
|
|
