名称：直流电压监控器
型号：YWD-CDV
一、概述
YWD-CDV直流监控器具有直流测量、显示和欠压告警、控制（接点输出）功能，能实时显示被测直流电压，可
随意设定欠压告警电压，并有继电器接点输出,是一种经济、实用的直流电压测量及控制仪器。
二、产品特点
1、 完全采用模拟电子技术，没有死机问题。
2、 数码管显示，亮度高，清晰。
3、 简单实用，可靠性高。
三、产品型号
YWD-CDV
1、技术指标
|
控制精度: |
1.0级 |
|
分辨率: |
0.1 V |
|
继电器接点容量； |
AC、DC:220V(380V) 7A（除特别要求，继电器输出为常开接点） |
|
控制回差: |
5 V（可按用户要求设置） |
|
整机功耗: |
＜1W（如：DC25V40mA） |
|
工频耐压； |
输入/输出、输出/电源间： 2.0 kV/min、1mA，输入/电源间：
≤1.5 kV/min、1mA |
|
输入电压： |
0～70V 0～300 V或用户自定 |
|
辅助电源； |
DC:15V 24V 48V 110V 220V AC: 110V 220V或用户自定 |
|
工作环境： |
温度：-10 ℃～50 ℃，湿度：10%～95%RH |
|
贮存条件: |
温度：-10 ℃～70 ℃，湿度：10%～95%RH |
|
外形结构: |
55㎜×75㎜×120㎜，35mm导轨安装 |
2、使用说明
a 接线
直流电压监控器工作时按下图接线
b 功能介绍
|
测 量: |
直流电压信号直接输入，监控器可实时测量。 |
|
显 示:
|
31/2位数码显示，通过按钮可选择显示实时测量值、欠压告警值。 |
|
控 制: |
通过继电器接点输出实现控制功能。 |
|
设 定: |
通过监控器面板按钮，可设定二种工作状态：显示（实时测量）、
设置（设定欠压告警电压值），设定值的调整直接调节电位器可得。 |
c 直流电压测量
按“设置/显示”按钮。使之弹起，处于显示（实时测量）状态，直流电压监控器显示的就是测量直流电压值。
d 设置欠压值
按“设置/显示” 按钮，使之下压，处于设置状态，此时直流电压监控器处于设置功能状态，可通过面板欠压
设置电位器调节设定值，直流电压监控器显示的是设置欠压值。 完成欠压值设置后，将按钮切换回显示状态。
四、安装
1、现场安装
a 安装时，请根据现场环境，在可能的情况下保证监控器显示板面朝向观察者；
b 电气连接线用12～14号屏蔽导线；
c 请不要擅自打开仪器外壳，以免造成损坏。
2、安装环境
a 监控器应尽量安装在干燥，通风良好并远离热源的地方；
b 环境温度为：-10 ℃～50 ℃；
c 工作电源：DC 15 V～45 V
3、安装方式
可采用DIN导轨和螺钉两种安装方式，导轨宽度为35mm，螺钉大小为M4×12。

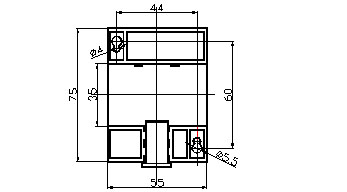

4、安装尺寸（底视图）
|
