名称：湿度控制器
型号：YWH-CRH
一、概述
YWH-CRH湿度控制器是一种具有比例控制功能的控制器（接点输出）。可按用户要求设置上、下限湿度控制点，并有继电器接点输出。是一种经济、实用的湿度控制设备。
二、产品特点：
|
1 采用法国HUMIREL公司HM1500湿度传感器。 |
|
2 高可靠性与长期稳定性。 |
|
3 对化学品的高抵抗性。 |
三、型号：
YWH-CRH
四、技术指标：
|
湿度控制范围 |
10~95%RH |
|
控制精度 |
±3%RH |
|
上限湿度 |
用户指定 |
|
下限湿度 |
用户指定 |
|
控制回差 |
上限：5%RH
下限：5%RH（可按用户要求设置） |
|
继电器接点容量 |
AC:220V(380) 7A |
|
响应时间 |
＜5s |
|
辅助电源 |
P1：DC24V±15% P2：DC12V±10% |
|
整机功耗 |
＜1W |
|
浪涌电压 |
5kV/1.2～50μs |
|
工作环境 |
温度：-30℃～60℃，湿度：10～95%RH |
|
外形结构 |
72mm×37mm×112mm |
|
产品重量 |
200g |
五、使用说明
1、接线：

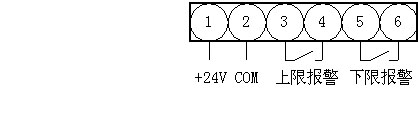

湿度监控器工作时按下图接线
2、工作方式
湿度控制器正常工作时，如湿度在上、下限湿度之间，输出继电器不动作；如果湿度上升到高于上限湿度，上限控制继电器动作，常开接点闭合；如湿度下降到低于下限湿度，下限控制继电器动作，常开接点闭合。
六、安装与维护
1、现场安装
a 电气连接线用屏蔽导线；
b 接线时请不要触摸电路和擅自调整电位器。
2、安装环境
a 使用环境应无导电尘埃和腐蚀金属及破坏绝缘的气体；
b 环境温度为：-20℃～60℃；
c 海拔高度小于2500米。
3、 安装方式
壁挂式，上下两固定螺钉间距82mm。
|
